Site 3D Projector 2015, Civil Projector 2015  출시



최초 2D/3D 설계 동시 제품으로 2D/ 3D 횡단을 실시간으로 볼 수 있으며 3D 설계에 의한 모델링을 완벽하게 제공합니다.

AutoCAD 엔진에서 평면계획에  의하여 계획이 반영되므로 사용자는 평면상에서  도로, 블록 폭등을 계획할 수 있으며  구조물 표준도에 의하여  다양한 구조물을 사용자가 직접 등록할 수 있으므로  다양한 횡단계획이 가능합니다.

뿐만 아니라  사용자가 설계한 구조물 계획이 공사 평면도에 반영되어 입체적으로 확인할 수 있으므로  사면계획과 구조물 계획을 효율적으로 할 수 있습니다.

또한 입체 관로 설계로 관교차 체크가 용이하며 설계 후 가상 모습을 설계자가 직접 확인할 수 있습니다.

블록 설계시 필요한 기능을 완벽제공하며 별도의  편집없이 납품 할 수 있을 정도의 품질 높은 성과품을 제공합니다.

공사 계획 평면도, 도로. 블록의 종단면도, 횡단면도와 관로 종단면도, 토량 이동도 등의 도면과  토공량 계산서, 수리 계산서, 관로 산출서 등의 정확한 보고서를 제공합니다.



2D/ 3D 설계 동시 지원

v2D 설계와 3D 설계를 동시에 작업할 수 있습니다.

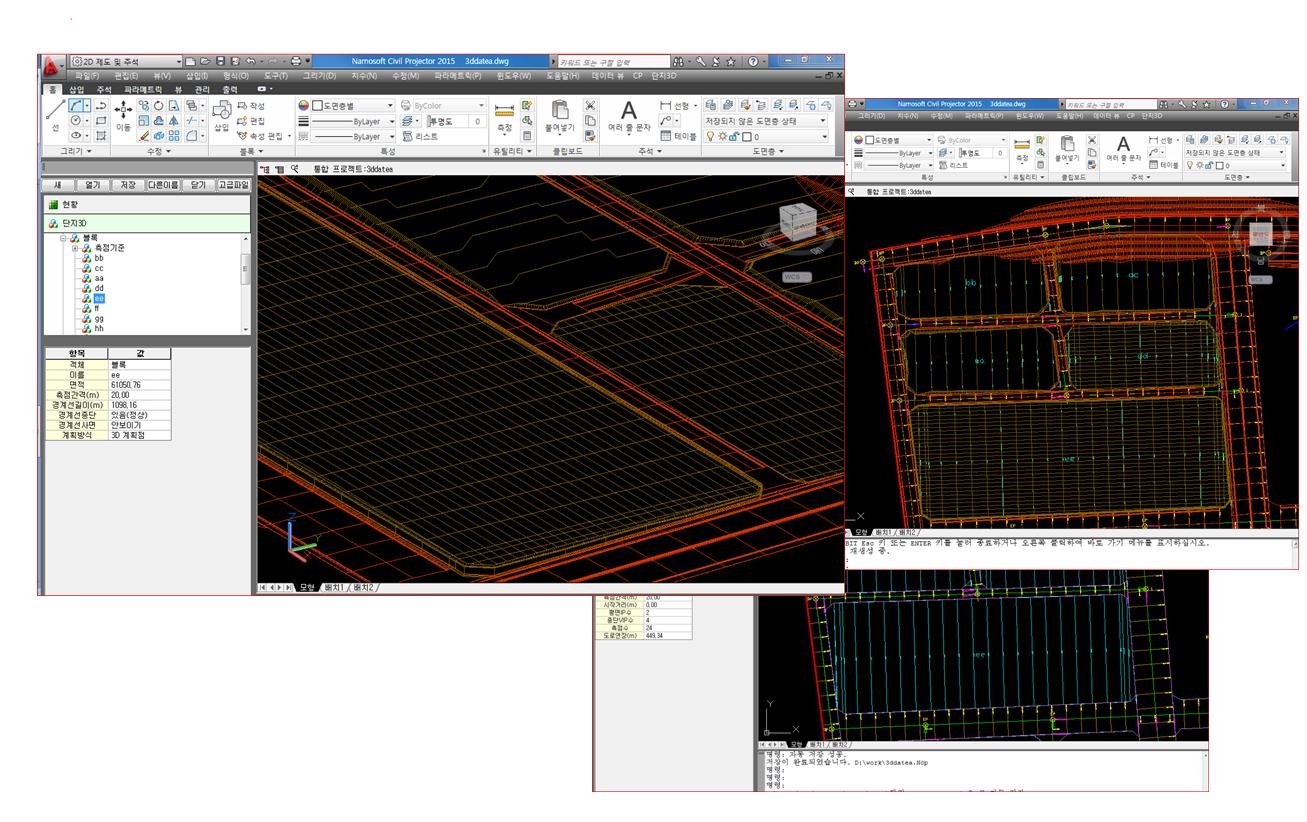

2D 로 평면, 종단, 횡단, 토공 등의 계획을 할 수 있을 뿐만 아니라 3D 입체 설계를 할 수 있어 부지 사면이나 계획고의 높낮이를 확인 하면서 설계할 수 있습니다.

블록과 도로의 계획 차이와 사면 등을 확인하면서 설계를 할 수 있고 블록과 도로와 사면과 구조물 계획을 정밀하게 할 수 있습니다





완성도 높은 성과품

v 완성도 높은 성과품들을 지원합니다.

종단면도, 횡단면도, 공사계획평면도, 토량운반도면, 관로 계획평면도 등의 납품에 적합한 완성도 높은 도면과 토공량 계산서, .오수 수리계산서, 관망해석 등 정확한 보고서를 제공합니다.

특히 공사 계획 평면도에서는 3D 사면에 의한 법면을 정확하게 표현함으로 사용자가 별도 캐드 작업을 하지 않아도 됩니다





구조물 표준도 캐드 도면에 의한 등록


v구조물을 캐드에서 바로 등록할 수 있습니다.

 구조물 캐드 도면만 있으면 사용자가 직접 구조물을 등록하여 횡단에 설치하고 토공량을 자동계산 할 수 있습니다.








대횡단도 출력


v도로, 블록 등 연결된 대횡단을 출력합니다.

3D 모델링에 의한 입체 데이터에서 대횡단을 추출하므로 계획이 연결된 부분을 정확하게 출력할 수 있습니다.



토량운반


v  토량 운반을 효율적으로 작업할 수 있도록 다양한 기능을 제공합니다.

 자동 운반과 사용자 설정 운반을 동시에 지원하며 2차 무대 운반 보고서, 외부 반출토 등의 다양한 보고서를 출력합니다.

또한 무대 / 도저 운반에서 암을 제외하는 옵션을 추가해서 암을 잔토로 남길 수 있도록 기능을 추가하였습니다.







상수설계

v상수설계 기능이 향상되었습니다.

 EPANET 엔진에 의한 신뢰성 높은  관망 해석을 할 수 있으며 EPANET 데이터로 출력 가능합니다.

또한 상수 계획평면도, 상수 종단면도와 상수관, 분기관의  연장 산출서, 토공 산출서, 물량 산출서 등을 제공합니다.


입체 관로

v .. 상수계획3D 생성할 수 있습니다.  관로를 입체적으로 확인 할 수 있기 때문에 교차하는 부분에서 효율적으로 체크할 수 있습니다.
